动力电缆如何选型

动力电缆选型需综合考虑多方面因素，以确保电缆在实际应用中安全、可靠、高效地运行，以下为你详细介绍选型要点：

明确电缆使用环境

• 温度环境

• 高温环境：在锅炉房、炼钢厂等高温场所，电缆长期暴露在高温下，普通电缆的绝缘和护套材料会加速老化，甚至引发短路等故障。此时应选用耐高温电缆，如氟塑料绝缘电缆，其可在 200℃甚至更高温度下长期稳定工作。

• 低温环境：在寒冷地区，如我国东北的冬季，电缆可能会因低温而变硬、变脆，导致绝缘层和护套层开裂。应选择具有良好耐寒性能的电缆，如聚乙烯绝缘电缆，在 -40℃的低温环境下仍能保持柔韧性。

• 潮湿环境：在地下室、隧道、沿海地区等潮湿场所，电缆容易受潮，导致绝缘性能下降。应选用具有良好防潮性能的电缆，如交联聚乙烯绝缘钢带铠装聚氯乙烯护套电缆，其护套层能有效防止水分侵入。

• 腐蚀环境：在化工厂、污水处理厂等腐蚀性环境中，电缆会受到酸、碱、盐等化学物质的侵蚀。需选用耐腐蚀电缆，如铅包电缆或采用特殊防腐材料护套的电缆，以延长电缆的使用寿命。

• 机械损伤风险环境：在建筑施工现场、矿山等场所，电缆容易受到外力的挤压、撞击和磨损。应选用具有较强机械保护性能的电缆，如钢带铠装电缆或钢丝铠装电缆，其铠装层能有效抵抗机械损伤。

确定电缆电压等级

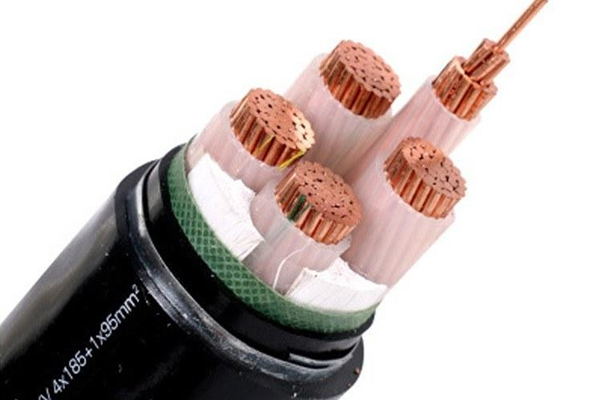

• 低压电缆：一般适用于额定电压在 1kV 及以下的电力系统，如家庭用电、小型工厂的配电系统等。常见的低压动力电缆有 YJV（交联聚乙烯绝缘聚氯乙烯护套电力电缆）等型号。

• 中压电缆：额定电压通常在 6 - 35kV 之间，常用于城市电网的中压配电线路、大型工厂的厂区配电等。例如 YJV22（交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆）可用于中压电力传输。

• 高压电缆：额定电压在 110kV 及以上，主要用于长距离的电力传输，如跨区域的电网连接、大型水电站或火电站的电力输出等。高压电缆对绝缘性能和制造工艺要求极高，如 XLPE（交联聚乙烯）绝缘高压电缆。

核算电缆载流量

• 计算负荷电流：根据用电设备的额定功率、功率因数等参数，计算出系统的负荷电流。例如，一个工厂车间的总负荷功率为 500kW，功率因数为 0.8，则负荷电流$I=\frac{P}{\sqrt{3}U\cos \phi }=\frac{500\times 10^3}{\sqrt{3}\times 380\times 0.8}\approx 949A$（$P$为功率，$U$为线电压，$\cos \phi$为功率因数）。

• 考虑环境因素修正：实际环境温度、敷设方式等因素会影响电缆的载流量。例如，当环境温度高于标准温度（通常为 25℃）时，电缆的载流量会降低。一般每升高 1℃，载流量约降低 1.8% - 2%。同时，不同的敷设方式（如直埋、电缆沟、桥架等）对载流量的影响也不同，直埋敷设的载流量相对较高，而桥架敷设由于散热条件较差，载流量会降低。

• 选择合适截面积：根据计算得到的负荷电流和环境修正后的载流量，选择合适的电缆截面积。电缆载流量表是重要的参考依据，不同型号、规格的电缆载流量不同。例如，对于上述计算出的 949A 负荷电流，若考虑环境温度为 30℃（修正系数约为 0.91），修正后的电流为$949\times 0.91\approx 864A$，可选择截面积为 240mm² 的 YJV 电缆（其载流量在相应敷设条件下可满足要求）。

评估短路热稳定性

• 计算短路电流：根据电力系统的短路容量、阻抗等参数，计算出短路时通过电缆的最大短路电流。短路电流的计算较为复杂，通常需要借助专业的电力系统分析软件或根据相关的计算公式进行估算。

• 确定短路持续时间：短路持续时间取决于保护装置的动作时间，一般取 0.2 - 2s。不同类型的保护装置（如断路器、熔断器）动作时间不同，需根据实际情况确定。

• 校验电缆热稳定：根据电缆的截面积、材料特性以及短路电流和持续时间，校验电缆在短路时的热稳定性。确保电缆在短路过程中不会因过热而损坏绝缘层，导致相间短路或接地故障。如果校验不通过，需要增大电缆截面积或采取其他措施提高热稳定性。

考虑电缆敷设方式

• 直埋敷设：适用于电缆数量较少、土壤条件较好且不受机械外力损伤的场所。直埋敷设时，电缆应具有铠装层或采取其他防护措施，以防止土壤中的水分、化学物质等对电缆造成侵蚀。同时，电缆的埋设深度应符合相关标准要求，一般不小于 0.7m。

• 电缆沟敷设：当电缆数量较多时，可采用电缆沟敷设方式。电缆沟内应设置支架，将电缆分层敷设在支架上，便于电缆的敷设、维护和检修。电缆沟应具有良好的排水措施，防止沟内积水。

• 桥架敷设：适用于电缆数量较多且需要经常检修的场所，如商场、办公楼等。桥架可分为槽式、托盘式、梯级式等不同类型，可根据电缆的特性和敷设要求选择合适的桥架。桥架敷设时，应注意电缆的固定和排列，避免电缆相互交叉和挤压。

• 穿管敷设：当电缆需要穿过建筑物、道路或受到机械外力损伤风险较高的场所时，可采用穿管敷设方式。穿管材料可选用钢管、塑料管等，管径应根据电缆的数量和截面积确定，且应留有一定的余量，便于电缆的敷设和散热。

参考电缆经济性

• 初始投资成本：不同型号、规格和品牌的电缆价格差异较大。在满足技术要求的前提下，应比较不同电缆的采购价格，选择性价比高的产品。但需要注意的是，不能仅仅以价格作为选择依据，而忽视了电缆的质量和性能。

• 运行维护成本：电缆的运行维护成本包括电能损耗、维修费用等。电能损耗与电缆的电阻有关，电阻越小，电能损耗越低。因此，在选型时应尽量选择电阻较小的电缆。同时，质量可靠的电缆故障率低，维修费用也相对较低。

• 使用寿命：电缆的使用寿命直接影响其全生命周期成本。优质电缆的使用寿命长，可减少更换电缆的频率和费用。因此，应选择质量可靠、耐久性好的电缆产品。
